庆铃五十铃12人淋浴车价格参数报价17707224377
2019-07-16 10:13:28   来源:    点击:

庆铃五十铃12人淋浴车价格参数报价17707224377

淋浴车产品(12人位



一、 产品主要用途及特点:

采用五十铃二类底盘,设计安装储水装置、水加热装置、保温方舱、淋浴装置、水电油供给系统,形成机动性强、适用范围广、便于机动的淋浴装备、为部队在野外执行任务时提供洗浴保障。该车满足铁路、公路、水路运输要求。

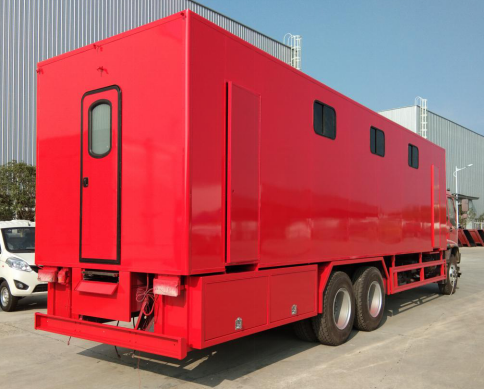

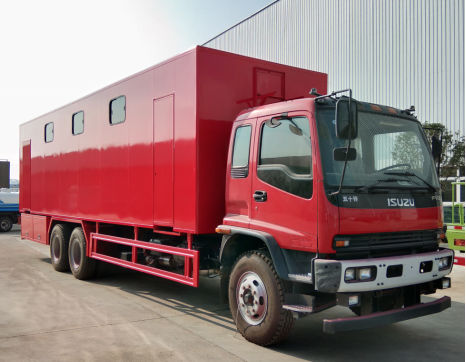

  整车外形图





主要特点:

1)有独立的更衣间、洗浴间;

2)整车自备发电机组,也可使用外接电源保证设备的正常工作;

3)车内配制不锈钢水箱,可汲取符合战时饮用水标准的地表水,经水质净化后,保证洗浴需要,也可直接使用市政用水;

4)利用全自动控制燃油锅炉提供洗浴热水;

5)在寒冷地域,暖风机对洗浴环境供暖。

二、 产品主要技术参数:

1、整车技术参数:

序号

项目

指标

1

底盘型号

五十铃QL1250WTFZY型二类底盘(国五)

2

整车外形尺寸(mm)

长11750 宽2500  高3600

3

方舱外部尺寸(mm)

9400 宽2460 高2100

4

方舱内部尺寸(mm)

长9300 宽2300 高 2000

5

整备质量(Kg)

10830

6

最大总质量(Kg)

25000

7

最大爬坡度(%)

35

8

最高车速(Km/h)

105

9

燃油

柴油

10

发动机功率

300马力

 2、主要作业性能指标:

序号

项目

指标

1

洗浴能力(人/h)

72

2

相对湿度 (%)

≤95(温度25℃)

3

淋浴水温度 (℃)

30~44

4

整车密封性(mm/min)

淋雨强度6

5

淋浴水源

符合 GB3838-2002标准规定的Ⅰ~Ⅲ类水源

6

装备供电系统(V/kW)

220/3

7

淋浴水储水量(t)

车载式水箱1.6t

8

燃油消耗

16L/100人次

9

展开/撤收(min)

12/10

三、 主要配置及构成

1、整车

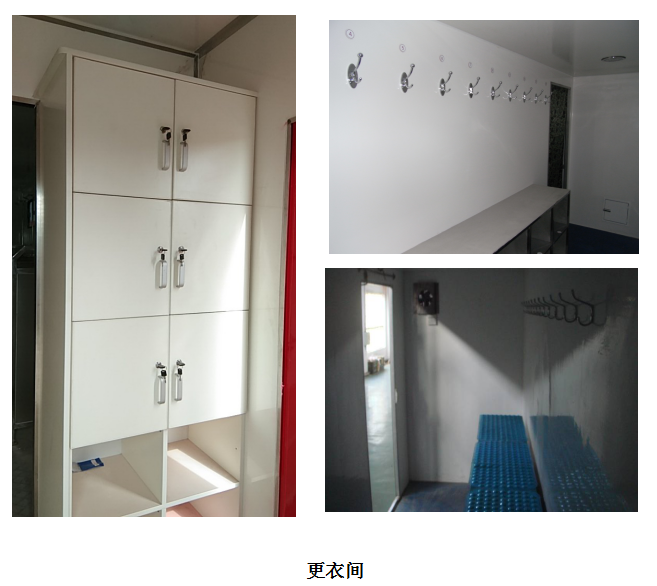

车内共有3个区域,分别为后更衣区、中淋浴区、前锅炉区,更衣区设有后门和侧门,更衣间门口处设有门梯灯;厢体后端设有登顶梯,。设备间在厢体前端:车厢内部前端为燃油热水锅炉、2.8KVA柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯;淋浴间设置8个淋浴喷头、U形不锈钢水箱(淋浴间前端、右端、后端设置水箱)、皂盒、通风窗、照明灯;更衣间为右侧扩展舱,内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进气门、后端上部设有换气扇。

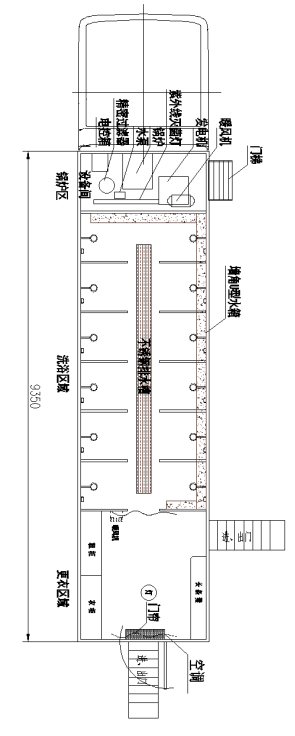

内部布局示意图











2、厢体

厢体采用聚氨酯发泡技术制作的保温厢体,外蒙皮为1.5mm厚防锈铝板、内蒙皮为2.5mm厚玻璃钢.



3、水路系统

由潜水泵汲取水源或消防栓及自来水供水经进水口至精密过滤器去除源水中的悬浮杂质,经紫外线消毒后注入淋浴水箱,从而实现汲水和水质净化。

调节阀手柄,启动洗浴泵,向锅炉内注满水后,再启动锅炉,在洗浴泵的作用下,水箱内的冷水和锅炉内的热水分别进入恒温混水阀,按设定温度自动混合,达到洗浴水温,通过淋浴管向淋浴间供水,实现淋浴。

排水时,依次打开各排污阀,进行排水。水箱底端阀门可使水箱排水。系统所有管路可有效排水,杜绝低温情况下因存水冻结而引起管件等损坏。

4、电气系统

通过外部电源或发电机组发电进行配电,一路对锅炉控制系统、潜水泵、洗浴泵、紫外线消毒器供电;另一路通过变压器变压后,直流24V电供整车照明,对暖风机和换气扇供电。电气系统采用成熟的工艺,系统能够实现自动控制,在燃料及源水供应充足情况下,能够做到无人值守连续长时间
5、主要配置:

序号

品名

品牌

技术规格

数量

单位

1

底盘

五十铃

QL1250WTFZY型二类底盘(国五)

1

2

箱体

楚龙

外蒙皮选用,内蒙皮选用玻璃钢板

1

3

车顶爬梯及栏杆

楚龙

不锈钢材质

1

4

裙边

楚龙

左右侧各一套

2

5

地板

楚龙

铝合金铝平板

1

6

防滑地垫

楚龙

PVC材质

1

7

窗户

楚龙

左右厢侧板各设置滑窗3个

6

8

窗帘

楚龙

左右各3个抽拉窗帘

6

9

发电机

外购

5KW

1

10

换气扇

外购

车箱顶部2个换气天窗

2

11

柴油热水锅炉

外购



1

12

净水箱

楚龙

304不锈钢2000L

1

13

衣柜

楚龙

防水面漆板

2

14

鞋柜

楚龙

防水面漆板

2

15

顶灯

外购

防水吸顶灯

3

16

蓄电池

外购

骆驼200A

2

17

洗浴区

楚龙

喷头、皂盒

12

18

倒车监视影像

外购



1

19

配电及控制系统

楚龙

整车配电及线材

1

20

干粉灭火器

楚龙

2KG干粉灭火器

2

21

空气加热器

外购



1

22

精密水过滤器

外购



1

23

恒温混水阀

外购

理想工作压力:0.1-0.5MPa  调温范围:洗浴,35-45℃采暖:50-60℃ 冷水温度:5-29℃   温度精度:±2℃

1

24

避雷针

楚龙

车顶布置倒伏式避雷针

1

25

电缆线盘

楚龙

3*10mm2 ,50m

1

26

整车油漆

杜邦

R03消防红、杜邦牌

1



销售总监:万鑫
电话:177-0722-4377
办公室电话:0722-3332505
网址:www.chulon.cn
地址:湖北省随州市国家高新技术产业园区季梁大道6号
随州楚龙专用汽车有限公司
